Γιατί ανεβαίνουν οι τιμές ενώ μικραίνει το διαμέτρημα; Αυτή είναι συχνή απορία όσων παρακολουθούν τις τιμές των όπλων, ειδικά στο Διαδίκτυο.
Το θέμα αρχίζει από το σχεδιαστικό στάδιο. Αφορά όλους τους τύπους λειόκαννων αλλά κυρίως τα πλαγιόκαννα με μισές και ολόκληρες φωτιές.
Ανάμεσα στα κύρια σημεία της σχεδίασης είναι η ασφάλεια, δηλαδή η αντοχή στις πιέσεις, και η λειουργικότητα του μηχανισμού που εδώ αφορά την ικανότητα του μηχανισμού να σκάσει τα καψύλλια.
Σε ότι αφορά τις πιέσεις, αυτές αυξάνουν καθώς μικραίνει το διαμέτρημα. Το 12άρι δουλεύει στους 3 τόνους ανά τετραγωνική ίντσα, το 36άρι στους 4 τόνους. Αναφέρονται τόνοι ανά ίντσα για γρήγορη σύγκριση και εκτίμηση των πιέσεων.
Είναι λοιπόν προφανές ότι τα κλειδιά του όπλου πρέπει να έχουν το απαιτούμενο μέγεθος που επιβάλλουν οι πιέσεις. Στην πράξη αυτό σημαίνει ότι ο πίρος των καννών, το πάχος και το σχήμα των κλειδιών ενός πλαγιόκαννου 36αριού είναι περίπου ίσα σε μέγεθος με αυτά ενός 12αριού.
Δεύτερο θέμα είναι το καψύλλι. Το μικρό 36άρι 65 χιλιοστών και το 12άρι σούπερ μάγκνουμ φυσίγγι έχουν το ίδιο καψύλλι που απαιτεί την ίδια ένταση κρούσης για να σκάσει. Συνεπώς ο πυροδοτικός μηχανισμός και των δύο έχει το ίδιο έργο να επιτελέσει και δεν μπορεί να μικρύνει σημαντικά.

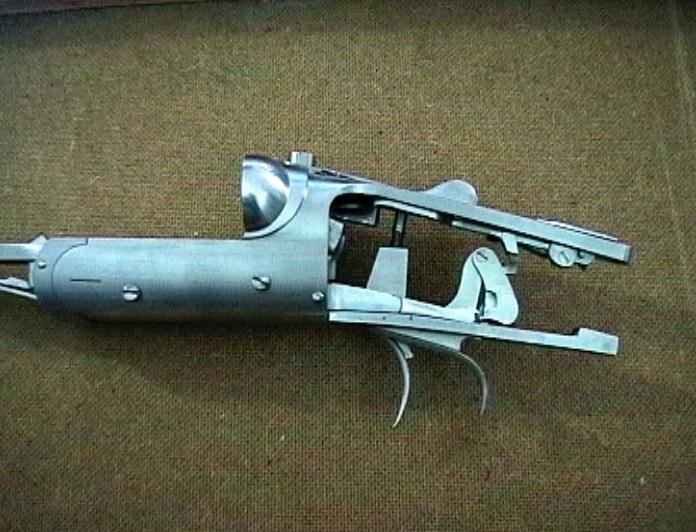

Πλαγιόκαννο Ferlib Euro, ι διάταξη των αξόνων για στήριξη οων εσωτερικών τμημάτων δείχνει πόσο στενά είναι τα περιθώρια για μείωση του βάθους της βάσης.
Τρίτο θέμα είναι η “χωροταξία” του πλαγιόκαννου με μισές και ολόκληρες φωτιές. Ο μηχανισμός μπαίνει είτε μέσα στη βάση στις μισές φωτιές είτε στην πλάκα στις ολόκληρες. Η στέγαση του μηχανισμού επιβάλλει την ύπαρξή χώρου, δηλαδή βάθους στη βάση τόσο του πλαγιόκαννου με μισές όσο και αυτού με ολόκληρες φωτιες.
Το τέταρτο σημείο είναι η εξωτερική διάμετρος των καννών στην αρχή τους, στη θαλάμη. Μια 12άρα κάννη έχει διάμετρο 28 χιλιοστά. Η διάμετρος μειώνετα δύο χιλιοστά ανά διαμέτρημα για να πέσει στα 20 στο 36άρι. Στο δίκαννο βέβαια διπλασιάζεται η διάσταση για να δώσει το πλάτος των δύο καννών στον καθρέφτη. Αυτές είναι χοντρικά οι διαστάσεις για λόγους σύγκρισης. Μπορεί να παρουσιάζονται μικρές αποκλίσεις σε διάφορα όπλα.

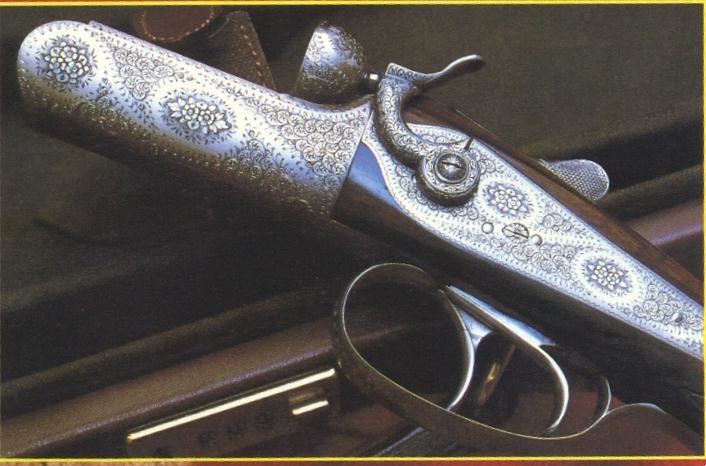

Επίσης Ferlib< το Minion σε διαμέτρημα 36. Οι φωτιές είναι πίσω από τη βάση και επιτρέπουν κάποια μείωση του βάθους της βάσης.
Με αυτά υπόψη είναι λογικό ότι στη σχεδίαση είναι εύκολη η μείωση όγκου στο ύψος του καθρέφτη ώστε να ταιριάζει στις κάννες κάθε διαμετρήματος. Σχεδόν εξίσου εύκολη είναι η μείωση πλάτους. Στο 12 για παράδειγμα το πλάτος της βάσης παίζει απο 37 μέχρι 44 χιλιοστά, στο 36 πέφτει μέχρι και στα 32 χιλιοστά.
Και φτάνουμε στα ζόρικα! Το μέγεθος της βάσης κάτω από τις κάννες. Αυτό που λέμε οτ βάθος ή το ύψος. Εδώ τα κλειδιά των καννών και ο μηχανισμός, που όπως είδαμε έχουν τις ίδιες απαιτήσεις σε όλα τα διαμετρήματα, δεν αφήνουν χώρο για δραστική μείωση. Οποια μείωση είναι κατορθωτή δεν θα είναι ανάλογη με τη μείωση που είναι εμφανής στις κάννες.

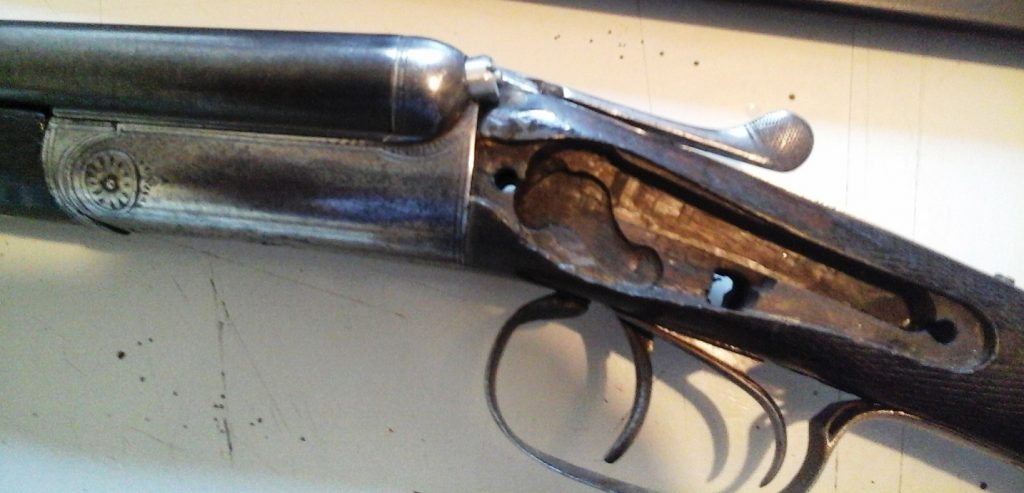

Εδώ φαίνεται το πάχος των καννών σε ένα 36άρι, δηλαδή 20 χιλιοστά, και πως συγκρίνεται με το βάθος της βάσης κάτω από τον καθρέφτη που είναι 21 χιλιοστά. Η φωτιά έχει αφαιρεθεί από το κοντάκι για να φανεί πως η τοποθέτηση της δεν επηρεάζει τις διαστάσεις καννών και βάσης.
Το αισθητικό αποτέλεσμα φαίνεται όταν βλέπουμε το προφίλ λειόκαννων. Στα 12άρια οι κάννες “νικούν” τη βάση. Στο 16άρι υπάρχει ισορροπία (βλέπει υποσημείωση), από το 20 και κάτω η βάση αρχίζει να νικά τις κάννες σε διάσταση. Για να μειωθεί αυτή η αντίθεση μεγέθους οι σχεδιαστές επιστρατεύουν τεχνάσματα, πχ παιχνίδια με το σκάλισμα, με το πάχος των επιπέδων των καννών και άλλα.
Αν το ζητούμενο είναι μια αρμονική σμίκρυνση σε πλαγιόκαννο μικρού διαμετρήματος η λύση είναι στην επιλογή άλλου μηχανισμού, κάτι πέρα από το Ανσον Ντήλυ ή τις ολόκληρες φωτιές.
Ο μηχανισμός στην πλάκα της σκανδάλης, όπως πχ στα Dickson, καθως και τα εξωτερικά κοκόρια, επιτρέπουν μια σχετικα μεγαλύτερη μείωση βάθους στη βάση. Αυτό επειδή αυτά τα δύο συστήματα δεν έχουν μηχανικά μέρη μέσα στη βάση, άρα μπορούν να “κλέψουν” τα ελάχιστα χιλιοστά που απαιτεί η επίτευξη ενός πιο αρμονικού σχήματος. Δεν χρειάζεται πολύ πράμα/ Ενα από τα πιο όμορφα δίκαννα που πέρασαν από την Αθήνα ήταν το 36άρι Ferlib Minion που είχε φέρει στην έκθεση Diana o φίλος Ivano Tanfoglio. Η βάση του Minion έχει βάθος 20 χιλιοστά.
Στο σουπερποζέ επίσης είναι αρκετά πιο εύκολη η σμίκρυνση της βάσης ανάλογα με το διαμέτρημα. Στα περισσότερα σουπερποζέ ο μηχανισμός είναι πάνω στην πλάκα της σκανδάλης, άρα δεν επηρεάζεται από την σμίμρυνση της βάσης. Η δε βάση μπορει να μικρύνει και να ακολουθήσει τόσο το πάχος των καννών όσο και το βάθος χωρίς εμπόδιο από εσωτερικά μέρη.
Αυτή η δυνατότητα σμίκρυνσης του σουπερποζέ φαίνεται και από τα διαφημιστικά προσπέκτους και στις ιστοσελίδες κατασκευστών σουπερποζέ που αναφέρουν ότι τα όπλα τους έχουν στο σωστό μέγεθος ανάλογα με το διαμέτρημα.
Από τα παραπάνω συμπεραίνεται ότι η σμίκρυνση είναι σχετικά δύσκολη δουλειά και όχι απλά μια αναλογική σμίκρυνση του όπλου γενικά, κάτι που θα ήταν εύκολο να γίνει, ειδικά με σύγχρονα σχεδιαστικά προγράμματα CAD. Και όντας δύσκολη η δουλειά χρεώνεται, και στα αγγλικά όπλα χρεώνεται αδρά.
ΥΠΟΣΗΜΕΙΩΣΗ- Το καλοκαίρι του 1982 βρέθηκα στο Gardone, το κέντρο της ιταλικής οπλοκατασκευής. Περιφερόμενος στην γειτονιά βόρεια της Beretta, κοντά στο εργαστήριο της Piotti, έπεσα πάνω σε μια βιτρίνα φωτογράφου γεμάτη εξαιρετικές φωτογραφίες όπλων. Πιάσαμε κουβέντα με τον φωτογράφο, που έκανε τις φωτογραφίσεις για προσπέκτους κατασκευαστών, και ένα από θέματα ήταν η αρμονία των όπλων στις φωτογραφίες.
“Το μυστικό είναι στο διαμέτρημα. Οπου μπορώ φωτογραφίζω όπλα διαμετρήματος 16 επειδή έχουν τις καλύτερες αναλογίες” μου εξήγησε. Δεν είχε άδικο!
Πάνω στην κουβέντα ανέφερα ότι ήθελα φωτογραφίες από συγκεκριμένα όπλα με ωραίο σκάλισμα για δημοσίευση. Ο φωτογράφος πήρε τηλέφωνο και σε λίγα λεπτά έφτασε πάνω σε μια Βέσπα οχαράκτης Firmo Fracassi. Τα σκαλίσματα που εντυπωσίασαν ήταν δικά του. Για το τι είπαμε σε εκείνη την συνάντηση θα τα πούμε άλλη φορά.
